J21 Series Dərin Boğaz Delikli Pres Maşını və Güclü Pres Maşını

Ev / Məhsullar / J21 Series Dərin Boğaz Delikli Pres Maşını və Güclü Pres Maşını

Məhsulların təsviri

Əsas xüsusiyyətləri:

1. J21 seriyalı Açıq Eksantrik Preslər formalaşdırma, boşalma, zımbalama, əyilmə və digər soyuq ştamplama prosesləri üçün uyğun olan ümumi təyinatlı preslərdir.
2. C-çərçivə Döküm gövdəsi, dəqiq hissələri və uzun alət ömrü üçün maksimum sərtlik və minimum əyilmə. bədən əyilə bilər, , yüksək sərtlik və daha az deformasiya Kompakt. Qalın lövhələr və böyük sütunlar sizə tələbkar tətbiqiniz üçün lazım olan sabit platformanı təmin edir.
3. Maşın sərt və yaxşı dəstəklənən Sərt fırlanan bağ muftasından istifadə edir. Debriyaj kütləvi istehsal üçün davamlı vuruşlar verir.
4. Krank mili rəvan işləmə, daha uzun ömür və dəqiqlik üçün dəqiqliyi bağlamaq üçün emal edilmiş xüsusi lehimli poladdan hazırlanmış və bürünc kollara quraşdırılmışdır.
5. Düzgün ölçülü volan presləmə əməliyyatları üçün adekvat enerjinin saxlanması və buraxılması üçün yüksək dərəcəli çuqundan hazırlanmışdır və hamar işləmə üçün düzgün balanslaşdırılmışdır.
6. Ötürücülər polad tökmə və ya hazırlanmışdır. Ötürücü dişlər dəqiq hobbing maşını ilə yaradılır.
7. Maşın həm əl düyməsi, həm də ayaq açarı ilə idarə olunur: bağlanma əleyhinə, üzük qoruyucuları olan təkrarlanmayan idarəetmələr; OSHA-ya uyğundur.
8. Əməliyyat təhlükəsizliyini təmin etmək üçün qoruyucu hasar və təhlükəsizlik kilidi. Daşınan tək əlli pedal açarı var, idarə etmək asandır.

Ölçü məlumatı

Spesifikasiyalar
Vahid
JH21-25
JH21-45
Növ
H
S
H
S
Nominal güc
KN
250
450
Nominal vuruş
mm
3
3
4
4
Slayd vuruşu
mm
50
80
70
120
Dəqiqədə Slayd vuruşları
Sabit
dəq-1
125
100
95
80
Dəyişən
75-150
60-120
65-115
50-95
Maksimum Die Set Hündürlüyü
mm
265
250
295
270
Kalıbın hündürlüyünün tənzimlənməsi
mm
50
60
Sürüşmə mərkəzi və çərçivə arasında
mm
210
225
Sütunlar məsafəsi
mm
450
515
Slaydın alt ölçüsü
L×R
mm
360
400
F×B
mm
250
340
Çuxurun Ölçüsü
Dia
mm
40
50
Dərinlik
mm
50
60
Bolster ölçüsü
L×R
mm
720
825
F×B
mm
400
440
Boşluq çuxurunun diametri
mm
150
150
Qalınlığı gücləndirin
mm
80
110
Bolster Səthi Hündürlüyü
mm
780
800
Ümumi Ölçülər
F×B
mm
1500
1585
L×R
mm
945
1075
H
mm
2120
2390
Əsas Boltları Arasındakı Məsafə
F×B
mm
980
1075
L×R
mm
690
760
Motor
Güc
Kw
3
5.5
Çəki (təxmini)
Kiloqram
2450
3550
Basın təzyiq
Mpa
0.5
0.5
0.5
0.5

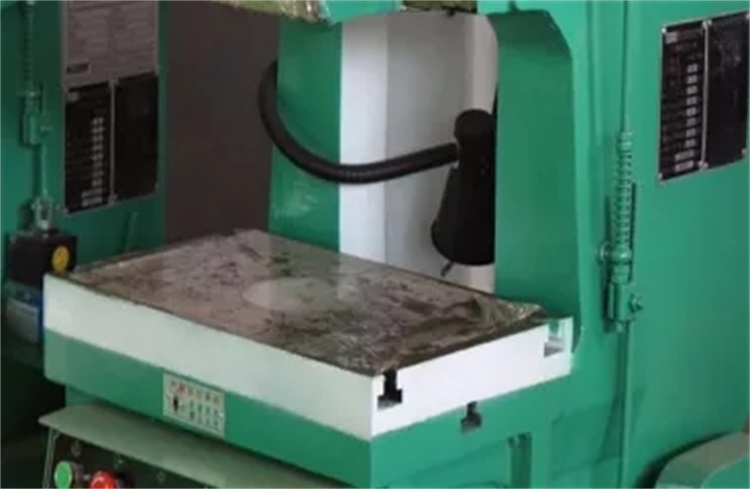

Maşın təfərrüatları

Standart aksesuarlar:                                                                                  Əlavə aksesuarlar:
1) Yaş mufta 1) Quru mufta
2) Həddindən artıq yüklənmədən qoruyan hidravlik nasos 2) Pnevmatik yastıq aparatı
3) Avtomatik yağlama sistemi 3) İşıq pərdəsi
4) Əl ilə yağlama sistemi 4) Die tez dəyişdirmə cihazı
5) Hidravlik həddindən artıq yükdən qoruyan nasos 5) Ayaq pedalı
6) Qaçırılan qidalanma üçün birləşmə 6) Çıxış şaftının avtomatik qidalanması
7) Sensorlu ekran 7) Sürət motoru, tezliyə nəzarət
8) Krank mili bucağının elektron göstəricisi
9) Kamera nəzarətçisi
10) Kalıp hündürlüyünə uyğunlaşdırılmış motor (JH21-100~400)
11) PLC: Proqramlaşdırıla bilən məntiqi nəzarətçi
12) Cihazı söndürün
13) Hava mənbəyinin sürətli birləşdiricisi
14) Absorbsiya yastıqları
15) İşçi lampa
16) Hava üfürülməsi
17) İkinci dərəcəli düşmə
18) Əvvəlcədən təyin edilmiş sayğac
